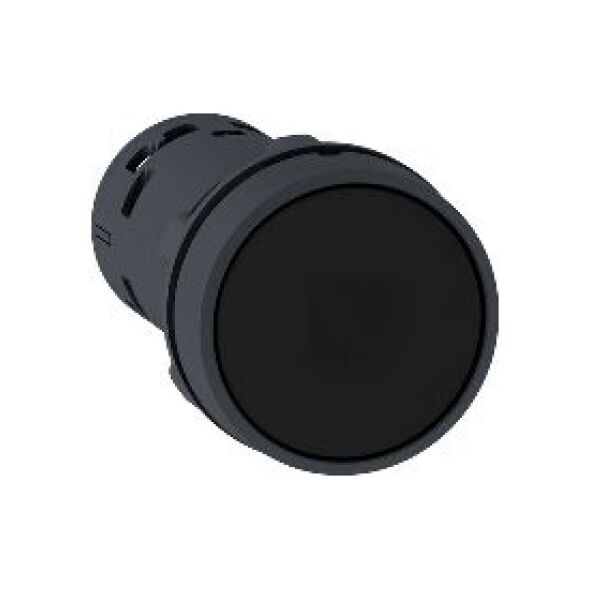

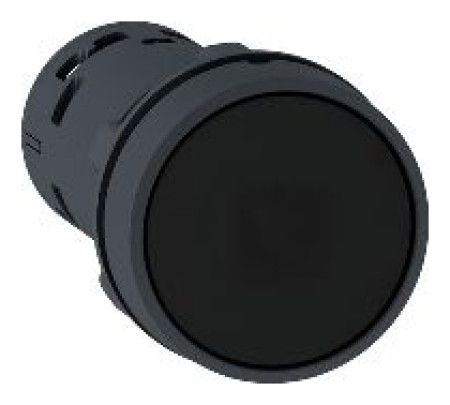

Schneider Electric Κουμπί ελέγχου 22mm μαύρο με αυτόματη επαναφορά 1Z (XB7NA21)

Κουμπί ελέγχου 22mm μαύρο με επαναφορά ελατηρίου 1Z (XB7NA21)   Περιγραφή: Βασικές παράμετροι γκάμα προϊόντων Harmony XB7 Τύπος προϊόντος ή συστατικού Συμπαγές κουμπί Το σύντομο όνομα της συσκευής XB7 Διάμετρος τοποθέτησης 22 mm Πωλήσεις κατά τον αδιαίρετο αριθμό 10 Επίπεδο προστασίας IP IP20 (πίσω) σύμφωνα με το IEC 60529 IP65 (εμπρός) σύμφωνα με το IEC 60529 Σχήμα κεφαλιού Γύρω Τύπος χειριστή Αυτόματη επιστροφή Προφίλ του στοιχείου οδήγησης Μαύρο εσωτερικό χωρίς σήμανση Τύπος και δομή των επαφών 1 ΟΧΙ Συνδέσεις - τερματικά Βιδωτοί ακροδέκτες: <= 2 x 1,5 mm² με ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1 Βιδωτοί ακροδέκτες: 1 x 0,34...2 x 2,5 mm² χωρίς ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1   Συμπληρωματικές παράμετροι Συνολικό πλάτος CAD 29 χιλιοστά Συνολικό ύψος CAD 29 χιλιοστά Συνολικό βάθος CAD 52 χιλιοστά Περιγραφή των τερματικών ISO 1 (13-14)ΑΡΙΘ Βάρος προϊόντος 0,02 κιλά Εγκατάσταση συσκευών Τρύπα στερέωσης: Ø 22,5 mm (22,3 + 0,4/0) σύμφωνα με το EN/IEC 60947-1 Κέντρο στερέωσης >= 30 x 40 mm για βοηθητικό πάνελ, μέταλλο, πάχος: 1...6 mm >= 30 x 40 mm για βοηθητικό πάνελ, πλαστικό, πάχος: 2...6 mm Διόρθωση Παξιμάδι στερέωσης κάτω από τη συνιστώμενη ροπή στρέψης: 2,2 N.m (+/- 0,2 N.m) Λειτουργία επαφής Αργή λειτουργία Αποτελεσματικό άνοιγμα Το Z (ΟΧΙ μόνο) ανοίγει για θετική τάση Μηχανική αντοχή 1000000 κύκλοι Ροπή σύσφιξης 0,8...1,2 N.m σύμφωνα με το EN 60947-1 Το σχήμα της κεφαλής της βίδας Συμβατότητα cross head με JIS No. 1 κατσαβίδι Σταυρωτή κεφαλή συμβατή με Philips No. 1 κατσαβίδι Σταυροκεφαλή συμβατή με κατσαβίδι Pozidriv No. Προστασία από βραχυκύκλωμα 4 Ασφαλειοθήκη τύπου gG σύμφωνα με το EN/IEC 60947-5-1 [Ui] ονομαστική τάση μόνωσης 250 V (βαθμός ρύπανσης: 3) σύμφωνα με το EN/IEC 60947-1 [Uimp] ονομαστική τάση αντοχής παλμών 4 kV σύμφωνα με το EN/IEC 60947-1 [Δηλ.] ονομαστικό ρεύμα λειτουργίας 0,1 A στα 250 V, DC-13, R300 σύμφωνα με το EN/IEC 60947-5-1 0,22 A στα 125 V, DC-13, R300 σύμφωνα με το EN/IEC 60947-5-1 0,3 A στα 240 V, AC 14, D300 σύμφωνα με το EN/IEC 60947-5-1 0,6 A στα 120 V, AC-14, D300 σύμφωνα με το EN/IEC 60947-5-1 Ηλεκτρική αντοχή 1000000 κύκλος, DC-13, 0,3 A στα 24 V, ταχύτητα λειτουργίας: 216000 cyc/mn, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C 1000000 κύκλος, AC-15, 0,03 V, σε ταχύτητα λειτουργίας: 216000 cyc/mn, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C 1000000 κύκλος, AC-15, 0,09 A στα 240 V, ταχύτητα λειτουργίας: 108000 cyc/mn, συντελεστής φορτίου 5: από EN/IEC 60947-5-1 Παράρτημα Γ Ηλεκτρική αξιοπιστία IEC 60947-5-4 Λ <= 10exp(-6) στα 17 V, 5 mA σύμφωνα με το EN/IEC 60947-5-4   Εργασιακό περιβάλλον Προστατευτικό αποτέλεσμα Θ Θερμοκρασία περιβάλλοντος για αποθήκευση -40...70 °C Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής -25...70 °C Κατηγορία υπέρτασης Κλάση 2 σύμφωνα με το IEC 61140 βαθμολογία NEMA NEMA 12 σύμφωνα με UL 50 E NEMA 3 σύμφωνα με UL 50 E Κανόνες JIS C 4520 UL 508 EN/IEC 60947-5-1 EN/IEC 60947-1 CSA C22.2 No. 14 Πιστοποιητικά προϊόντων CCC GOST Αντοχή σε κραδασμούς 5 gn (f = 2...500 Hz) σύμφωνα με το IEC 60068-2-6 Αντοχή κραδασμών 30 gn (διάρκεια = 18 ms) για επιτάχυνση μισού ημιτονοειδούς κύματος σύμφωνα με το IEC 60068-2-27 50 gn (διάρκεια = 11 ms) για επιτάχυνση μισού ημιτονοειδούς κύματος σύμφωνα με το IEC 60068-2-27   Προσφορά βιώσιμης ανάπτυξης Κατάσταση προσφοράς βιωσιμότητας Το προϊόν δεν έχει επισημανθεί ως Green Premium{Type}Διακόπτες ελέγχου
