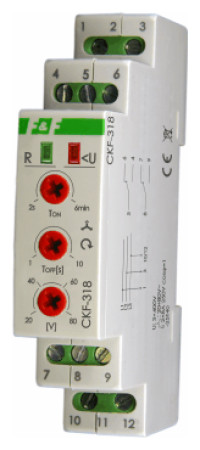

Αισθητήρες ακολουθίας και απώλειας φάσης - CKF-318

Αισθητήρες ακολουθίας φάσεων και απώλειας - CKF-318   Προβλεπόμενη χρήσηΟ αισθητήρας ακολουθίας φάσεων και απώλειας CKF-318 έχει σχεδιαστεί για να προστατεύει τους ηλεκτρικούς κινητήρες που τροφοδοτούνται από ένα τριφασικό δίκτυο 3×400V (χωρίς ουδέτερο καλώδιο Εφαρμόζονται προστατευτικές λειτουργίες: - ασυμμετρία τάσης μεταξύ των φάσεων - πλήρης απώλεια φάσης - συμμετρική πτώση τάσης). σε τρεις φάσεις - αλλαγή ακολουθίας φάσης - υπέρβαση του ορίου τάσης ανώτερης φάσης >480V - υπέρβαση του κατώτερου ορίου τάσης φάσης <320V             Λειτουργία Όταν οι συνθήκες τάσης δικτύου είναι σωστές, οι επαφές του αισθητήρα είναι κλειστές. Εάν προκύψουν ανωμαλίες τάσης, ο αισθητήρας θα αποσυνδέσει τις επαφές με κατάλληλη χρονική καθυστέρηση. Η επαναφορά των παραμέτρων δικτύου στις κανονικές συνθήκες θα προκαλέσει την εκ νέου ενεργοποίηση των επαφών με την καθορισμένη καθυστέρηση. Σηματοδότηση: LED πράσινο [R]: - αναμμένο - σωστές παράμετροι, επαφή κλειστή - αναβοσβήνει - αντίστροφη μέτρηση της καθυστέρησης επανενεργοποίησης LED κόκκινο [480V~ υστέρηση τάσης 5V~ καθυστερήσει με ασυμμετρία 1÷10s καθυστέρηση επανεκκίνησης σε περίπτωση ασυμμετρίας και απώλειας 2÷360 χρόνος απόκρισης για ελάχιστες/μέγιστες τάσεις 5s / 0,5s κατανάλωση ρεύματος  1,6W σύνδεση Βιδωτοί ακροδέκτες 2,5 mm² θερμοκρασία λειτουργίας  -25÷40°C διαστάσεις 1 μονάδα (18 mm) εγκατάσταση σε ράγα TH-35mm βαθμό προστασίας IP20Ρελέ ελέγχου φάσης {Type}. Ρελέ ελέγχου φάσης {Type}. Ρελέ ελέγχου φάσης {Type}
