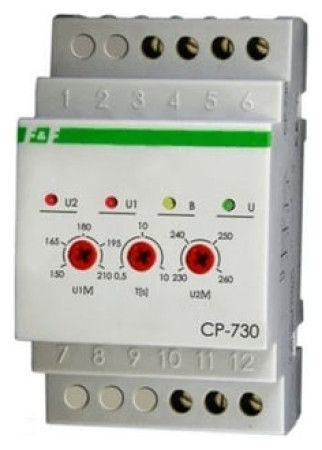

Ρελέ τάσης F&F CP-730 με χρονική κλειδαριά 10A 4X400V+N - CP-730

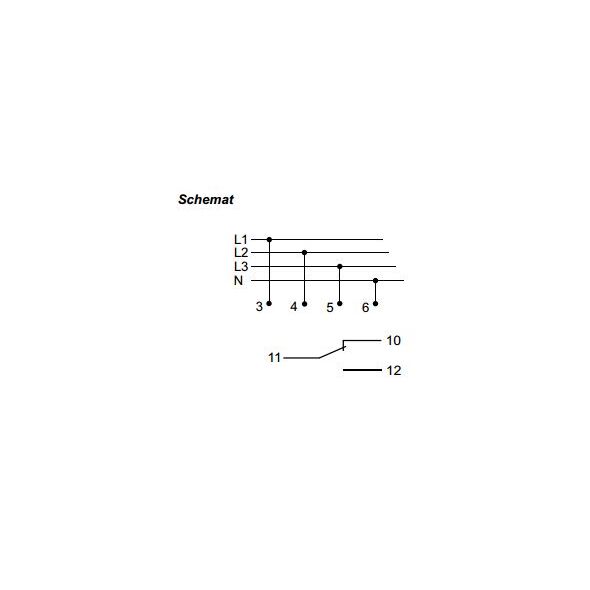

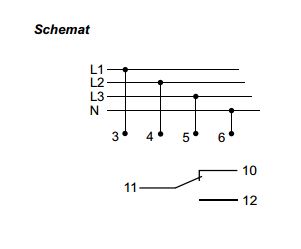

Ρελέ τάσης CP-730 Με χρονική κλειδαριά 10A 4X400V+N - CP-730   Προβλεπόμενη χρήσηΤο ρελέ τάσης CP-730 χρησιμοποιείται για τον έλεγχο της τάσης ενός τριφασικού δικτύου και την προστασία ενός μονοφασικού δέκτη από τις επιπτώσεις μιας αύξησης ή πτώσης της τάσης πέρα ​​από τις καθορισμένες τιμές.  Τα ποτενσιόμετρα λειτουργίας ορίζουν το κατώτερο (U1) και το ανώτερο (U2) κατώφλι τάσης και για τις τρεις φάσεις. Αυτό είναι το λεγόμενο παράθυρο τάσης εντός του οποίου ενδέχεται να συμβούν αλλαγές στις τάσεις φάσης χωρίς να προκληθεί η λειτουργία του ρελέ. Η σωστή τάση του δέκτη υποδεικνύεται από το πράσινο φως LED (η επαφή παραμένει κλειστή, στοιχείο 11-12). Μια αλλαγή στην τάση φάσης σε μία από τις φάσεις πάνω ή κάτω από τα καθορισμένα όρια τάσης θα ενεργοποιήσει το ρελέ (άνοιγμα επαφής, στοιχεία 11-10).  Μια πτώση τάσης σε μία φάση κάτω από την καθορισμένη τιμή U1 σηματοδοτείται από το κόκκινο LED (U1). Μια αύξηση της τάσης σε μία φάση πάνω από την καθορισμένη τιμή U2 σηματοδοτείται από το κόκκινο LED (U2) που ανάβει. Η επαφή θα κλείσει ξανά αυτόματα όταν επιστρέψει η σωστή τάση. Το ποτενσιόμετρο T χρησιμοποιείται για τη ρύθμιση του χρόνου ενεργοποίησης για το κατώτερο όριο U1, πράγμα που σημαίνει ότι αφού η τάση υπερβεί τη ρύθμιση U1, η επαφή θα ανοίξει με καθορισμένη καθυστέρηση. Σημείωση Το ρελέ μπορεί να τροφοδοτηθεί με τάση έως και 450 V~. Αυτό επιτρέπει την αποτελεσματική προστασία του δέκτη ακόμη και όταν η τάση αυξάνεται πάνω από τα επιτρεπτά πρότυπα. Επίσης σε περιπτώσεις αλλαγής της πολικότητας της τροφοδοσίας ή αποσύνδεσης του "μηδέν", αυτό δεν θα καταστρέψει ("κάψει") το ρελέ λόγω ασταθούς τάσης στο δίκτυο και συχνών αλλαγών στην τάση τροφοδοσίας πέρα ​​από τα καθορισμένα όρια του παραθύρου τάσης. (τουλάχιστον 10 φορές σε 1 λεπτό), το ρελέ μπλοκάρει για 10 λεπτά (η επαφή παραμένει στη θέση 11-10). Αυτό εμποδίζει τον συνδεδεμένο δέκτη να ενεργοποιείται και να απενεργοποιείται πολύ συχνά και κυκλικά.  Η κατάσταση κλειδώματος υποδεικνύεται από το κίτρινο LED.  Τεχνικά στοιχεία τροφοδοτικό 3×(50÷450V)+Ν ρεύμα φορτίου <8Α επαφή χωρισμένος 1Ρ ένδειξη ισχύος LED πράσινο σηματοδότηση υπέρβασης ορίων τάσης 2×LED κόκκινο σηματοδότηση κλειδώματος LED κίτρινο κατώφλι τάσης ενεργοποίησης         κάτω U1 150÷210V       άνω U2 230÷260V υστέρηση τάσης επιστροφής          για το όριο U1 5V        για το όριο U2 5V χρόνος απόκρισης          για κατώφλι U1 - ρυθμιζόμενο 0,5÷10 sec        για το όριο U2 0,1 δευτ ώρα επιστροφής          για το όριο U1 1,0 δευτ        για το όριο U2 1,0 δευτ κατανάλωση ρεύματος 1,7 W θερμοκρασία λειτουργίας -25÷50°C σύνδεση βιδωτοί ακροδέκτες 2,5 mm² διαστάσεις 3 μονάδες (52,5 mm) εγκατάσταση σε ράγα 35 χλστΡελέ ελέγχου τάσης {Type}. Ρελέ ελέγχου τάσης {Type}
