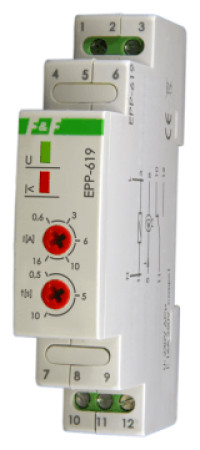

F&F Μονολειτουργικό ρελέ ρεύματος 230V AC 1P 16A - EPP-619

Ρελέ ρεύματος μίας λειτουργίας 230V AC 1P 16A - EPP-619   Σκοπός: Το ρελέ ρεύματος χρησιμοποιείται για τον έλεγχο της τιμής ρεύματος σε μετρούμενα κυκλώματα με τη λειτουργία μεταγωγής επαφών όταν η τιμή ρεύματος υπερβαίνει τις καθορισμένες τιμές κατωφλίου.    Λειτουργία: Η παροχή ρεύματος στο ρελέ υποδεικνύεται με την πράσινη λυχνία LED U. Το ποτενσιόμετρο χρησιμοποιείται για τη ρύθμιση του ρεύματος ενεργοποίησης. Εάν η τρέχουσα τιμή είναι κάτω από το καθορισμένο όριο, η επαφή παραμένει ανοιχτή (θέση 11-10). Εάν το ρεύμα υπερβεί το όριο ρύθμισης, η επαφή θα κλείσει (θέση 11-12) με την καθορισμένη χρονική καθυστέρηση t Η υπέρβαση του ορίου ρύθμισης σηματοδοτείται από το κόκκινο LED I<. Μια πτώση στην τρέχουσα τιμή κάτω από το καθορισμένο όριο θα ανοίξει αυτόματα την επαφή (στοιχεία 11-10). ΣΗΜΕΙΩΣΗ!Το ρεύμα του δέκτη μπορεί να είναι μεγαλύτερο από 16A. Περιορίζεται μόνο από τη διατομή του σύρματος που περνά μέσα από το διαμπερές κανάλι.  Τεχνικά στοιχεία:   τροφοδοτικό 230V AC επαφή 1Π ρεύμα <16Α ρεύμα του μετρούμενου κυκλώματος περιορίζεται από τη διατομή του καλωδίου ρεύμα μεταγωγής - ρυθμιζόμενο 0,6÷16A επιστροφή υστέρησης 10% καθυστέρηση ενεργοποίησης - ρύθμιση  0,5÷10s κατανάλωση ρεύματος 0,4W σύνδεση Βιδωτοί ακροδέκτες 2,5 mm² θερμοκρασία λειτουργίας -25÷50°C διαστάσεις 1 μονάδα (18 mm) εγκατάσταση στη ράγα TH-35     Μέσω καναλιού:   διάμετρος Ø4 μόνωση γυαλί μετάξι εμποτισμένο με καουτσούκ αντίσταση μόνωσης 108Ω 108Ω τάση διακοπής της μόνωσης 4,3 kV μέγιστη θερμοκρασία λειτουργίας 180°C, κατηγορία Η{Type}Ρελέ ελέγχου ρεύματος. {Type}Ρελέ ελέγχου ρεύματος. {Type}Ρελέ ελέγχου ρεύματος
