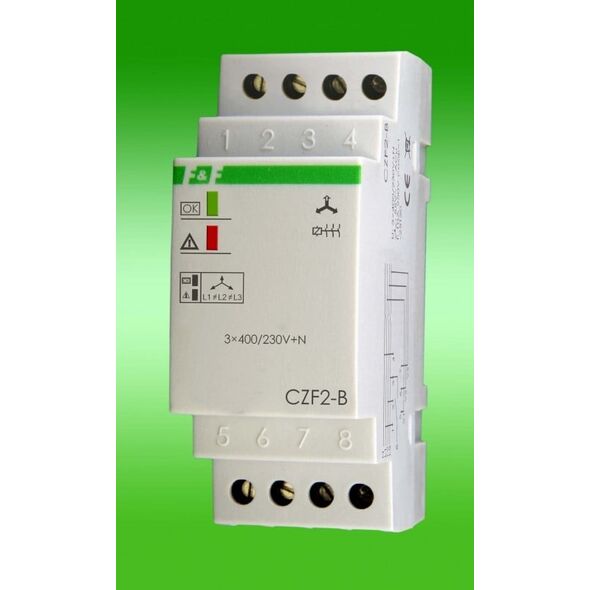

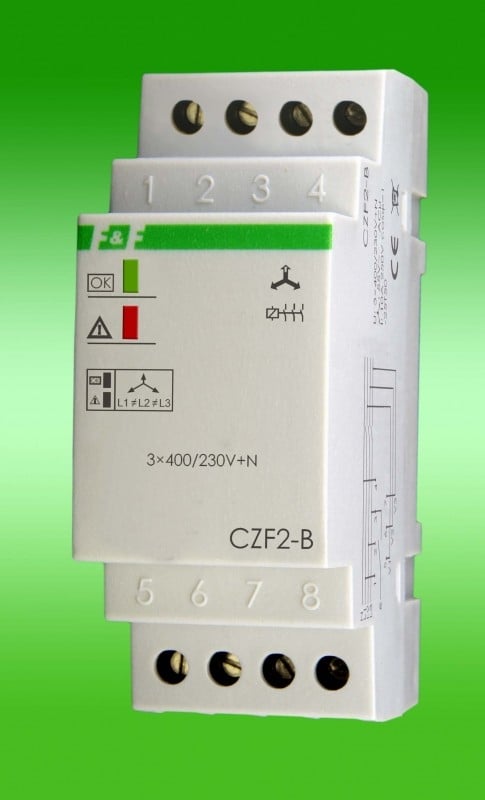

Ρελέ απώλειας και ασυμμετρίας φάσεων με έλεγχο επαφών επαφής 10A 1Z 4sek 55V CZF-2B F&F

Ρελέ απώλειας φάσης και ασυμμετρίας με έλεγχο επαφέα 10A 1Z 4sec 55V CZF-2B   Προβλεπόμενη χρήση: Ο αισθητήρας απώλειας φάσης με έλεγχο των επαφών του επαφέα προορίζεται για την προστασία των ηλεκτρικών κινητήρων που τροφοδοτούνται από ένα τριφασικό δίκτυο σε περιπτώσεις απώλειας τάσης σε τουλάχιστον μία φάση ή ασυμμετρίας τάσης μεταξύ των φάσεων και βλάβης στις επαφές του επαφέα μεταγωγής, που μπορεί να έχει ως αποτέλεσμα την καταστροφή του κινητήρα.     Λειτουργία: Η απώλεια τάσης σε τουλάχιστον μία φάση ή η ασυμμετρία τάσης μεταξύ των φάσεων πάνω από το όριο ενεργοποίησης θα σβήσει τον κινητήρα. Η απενεργοποίηση θα γίνει με καθυστέρηση 4 δευτερολέπτων, η οποία εμποδίζει την αποσύνδεση του κινητήρα σε περίπτωση στιγμιαίας πτώσης τάσης. Η επανενεργοποίηση θα συμβεί αυτόματα όταν η τάση αυξηθεί κατά 5 V πάνω από την τάση ενεργοποίησης (δηλαδή από την τιμή της υστέρησης τάσης). Η αποτυχία οποιασδήποτε επαφής του επαφέα που ενεργοποιεί τον κινητήρα θα έχει ως αποτέλεσμα τη μόνιμη διακοπή λειτουργίας του κινητήρα. Η επανεκκίνηση είναι δυνατή μόνο μετά την πλήρη αποσύνδεση της παροχής ρεύματος, την αφαίρεση του σφάλματος του επαφέα και την επανασύνδεσή του. Με τις παραπάνω ανωμαλίες, είναι αδύνατο να ξεκινήσει ο κινητήρας.   Τεχνικά στοιχεία τροφοδοτικό 3×400/230V+N επαφή  1Ζ ρεύμα φορτίου  <10Α σηματοδότηση τροφοδοσίας/ ορθότητας παραμέτρων LED πράσινο σηματοδότηση αστοχίας επαφέα LED κόκκινο ασυμμετρία τάσης ενεργοποίησης  55V~ υστέρηση τάσης  5V~ καθυστέρηση διακοπής λειτουργίας  4 δευτ κατανάλωση ρεύματος  1,6W θερμοκρασία λειτουργίας  -25÷50°C σύνδεση Βιδωτοί ακροδέκτες 2,5 mm² διαστάσεις 2 μονάδες (35mm) εγκατάσταση δύο βίδες για το πάτωμαΡελέ ελέγχου φάσης {Type}
