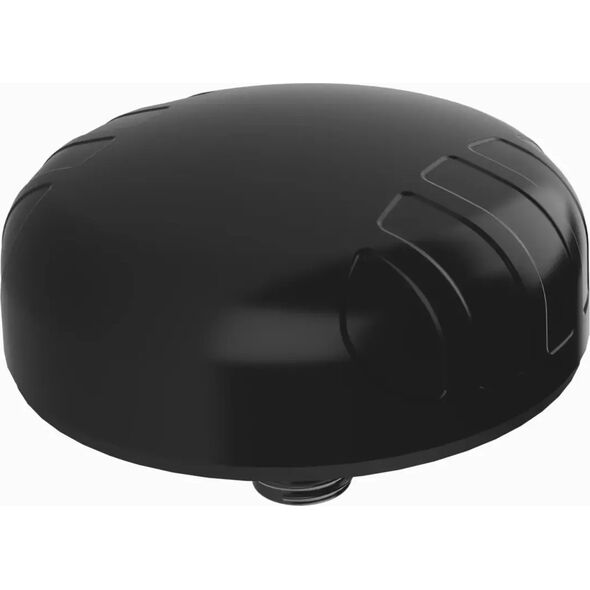

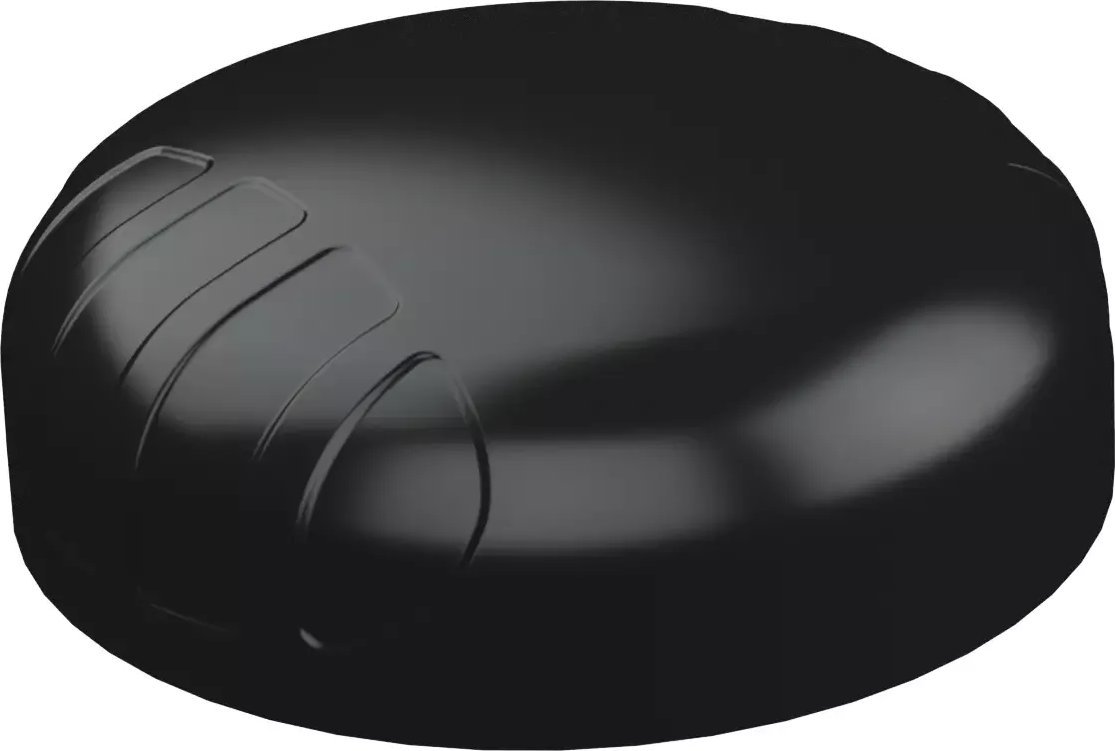

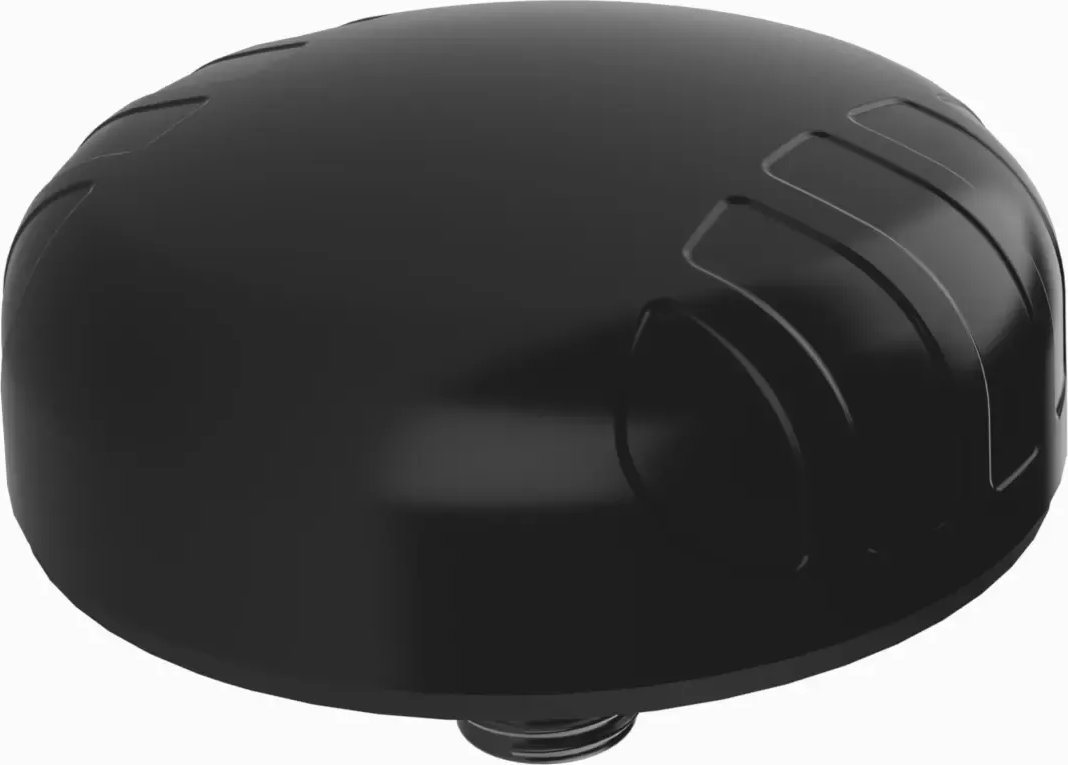

Κεραία Poynting Χαμηλού προφίλ πανκατευθυντική κεραία Poynting PUCK-7

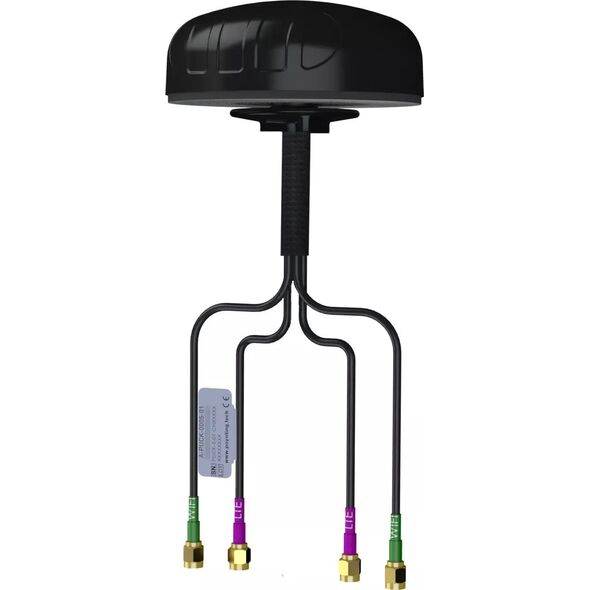

Poynting PUCK-7 2X2 LTE (MIMO) 6 ευρείας ζώνης πανκατευθυντική κεραία πάνελ dBi, 2X2 Wi-Fi (MIMO) 7,5 dBiNew PUCK κεραία από την Poynting προσφέρει μια κεραία μικρού προφίλ για χρήση σε IoT / M2M, έξυπνοι μετρητές, έξυπνες υπηρεσίες κοινής ωφέλειας, μεταφορές, θαλάσσια ναυτιλία και γεωργία. Το PUCK-7 αποτελείται από ένα σύστημα Κεραία 4 σε 1 σε ένα περίβλημα, εξοπλισμένη με 2×2 MIMO LTE και 2×2 MIMO Wi-Fi (διπλή ζώνη 2,4 GHz και 5 GHz). 2x κυψελοειδείς κεραίες MIMO (για 2G / 3G / 4G) καλύψτε τη ζώνη από 698 MHz έως 3800 MHz, συμπεριλαμβανομένων των πιο δημοφιλών διεθνών ζωνών LTE. Κεραία παρέχει δύο ξεχωριστές κεραίες Wi-Fi διπλής ζώνης που προσφέρουν ταυτόχρονες ζώνες 2,4 GHz και 5 GHz, υποστηρίζοντας 802.11n και 802.11ac/ax με 2×2 MIMO. Το PUCK ξεπερνά απόδοση πολλών ανταγωνιστών χάρη στην προσοχή στη σχεδίαση αυτού του υψηλής απόδοσης κεραίες. Τα πρότυπα ακτινοβολίας όλων των στοιχείων ακτινοβολίας παρέχουν τέλεια ισορροπία μεταξύ της πανκατεύθυνσης, της ποικιλομορφίας των μοτίβων και του καλού δυνατότητες ακτινοβολίας στο επιθυμητό ύψος, το οποίο συχνά παραβλέπεται κεραίες τόσο μικρού μεγέθους. Παρά το μικρό της μέγεθος, αυτή η κεραία παρέχει εξαιρετική απόδοση, ειδικά σε ζώνες υψηλότερων συχνοτήτων, όπου η απόδοση είναι ζωτικής σημασίας για την απόδοση και τη σταθερότητα του LTE συνδέσεις. Αυτή η κεραία έχει σχεδιαστεί για να διαθέτει και τις δύο θύρες LTE συνδεδεμένο στο δρομολογητή/συσκευή σας για να εξασφαλίσετε την καλύτερη απόδοση. Γνωρίστε με άλλα παράγωγα της σειράς PUCK που είναι πιο κατάλληλα για εφαρμογές SISO. Χαρακτηριστικά προϊόντος- Υψηλή απόδοση πολλαπλών συχνοτήτων 4w 1- Κεραία 2G/3G/4G/LTE (έτοιμη για 5G)- LTE (2X2 MIMO), Wi-Fi διπλής ζώνης (2X2 MIMO) - Ευρυζωνικό εύρος συχνοτήτων, συμπ συμπεριλαμβανομένης της ζώνης CBRS 3,5 GHz- Ανεξάρτητο από το επίπεδο εδάφους - Στερεό, ανθεκτικό στους βανδαλισμούς και αδιάβροχο περίβλημα κεραίας (κατηγορία IP 68)- Ιδανικό για μεταφορά, θαλάσσιες εφαρμογές και IoT/M2M- Επιλογές τοποθέτησης Ultra-veZAtile για εύκολη εγκατάστασηΕφαρμογή της κεραίας - Έξυπνα εργαλεία: έξυπνες μετρήσεις ενέργειας, αέριο και νερό - Έξυπνα κτίρια: έλεγχος κλιματισμού, έλεγχος πρόσβασης, ασφάλεια, άρδευση - βιομηχανικοί αυτοματισμοί, ρομποτική και άλλα συστήματα M2M- Ψηφιακή Σήμανση- Αποθήκες και συστήματα logistics- Μεταφορές (λεωφορεία, δημοτικές υπηρεσίες και δημόσια ασφάλεια)- Επικοινωνίες, τηλεμετρία και αυτοματοποίηση οχημάτων και μηχανημάτων εξόρυξης (M2M και IoT) -Γεωργικά μηχανήματα- Ναυτιλιακά: μικρά σκάφη, γιοτ κοντά σε ακτές ή εσωτερικά ύδατα Διαγράμματα απόδοσης κεραίας Αναλογία κυμάτων τάσης (VSWR)*Το VSWR είναι ένα μέτρο απόδοσης μετάδοση ισχύος ραδιοσυχνοτήτων από μια πηγή ισχύος μέσω μιας γραμμής μετάδοση στο φορτίο. Σε ένα ιδανικό σύστημα, το 100% της ενέργειας μεταδίδεται, που αντιστοιχεί σε VSWR 1:1, το PUCK-7 παρέχει εξαιρετική απόδοση σε όλα ζώνες με VSWR ≤2,5:1 πάνω από το 95% του bandGain σε dBi6dBi είναι το μέγιστο κέρδος σε όλες οι ζώνες 698-960,1710-2700, 3400-3800 MHz7,5dBi είναι το μέγιστο κέρδος σε όλες τις ζώνες 2400-2500, 5000-5800MHzΚέρδος στα 698-960MHz: -1dBiGain στα 1710-2700 MHz: 6 dBiGain στα 3400-3800 MHz: 6 dBiGain στα 2400-2500 MHz: 5 dBiGain στα 5000-5800 MHz: 7,5 dBi Radiation patterns Παρουσίαση της ευρυζωνικής κεραίας PUCK-7 (βίντεο)σύνδεσμος: https://youtu.be/wQ7WTtjMNPMΑναφορές σε άλλα βίντεο σχετικά με το PUCK-7:Unboxing - https://youtu.be/AfL5b7pRWbkTest υψηλής τάσης PUCK - https://youtu.be/A-3FVcQjK-ITest PUCK στην αεροδυναμική σήραγγα - https://youtu.be/Yga3oqAGly0Test δύναμη - https://youtu.be/MS_gkMZ26tEKonstrowanie Λύσεις 4x4 MIMO - https://youtu.be/YsRRjBAfX4kΠολλές δυνατότητες assemblyΗ νέα σειρά κεραιών PUCK τηςPoynting εξασφαλίζει εύκολη εγκατάσταση με πολλαπλές επιλογές εγκατάστασης. Αυτό περιλαμβάνει στάνταρ: - Εξάρτημα Spigot - περιλαμβάνεται δύο διαφορετικά μήκη (40 mm και 80 mm) - Τοποθέτηση σε κάθετο στύλο (συναρμολόγηση εσωτερική και εξωτερική για μικρότερους και μεγαλύτερους πόλους) - Οριζόντια εγκατάσταση σε στύλο (π.χ. θαλάσσιες ράγες) - Μαγνητική τοποθέτηση - Συναρμολόγηση επιφάνεια (ταινία διπλής όψης) - Τοποθέτηση στον τοίχο Τα πιο σημαντικά τεχνικά χαρακτηριστικά: Τεχνικές προδιαγραφές Κάντε κλικ εδώ, για να διαβάσετε την πλήρη τεχνική τεκμηρίωση της κεραίας.{Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Type} Πανκατευθυντικό . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Gain [dBi]} 6 . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA
