Κεραία Poynting πάνελ XPOL-2-5G-01 SMA-5

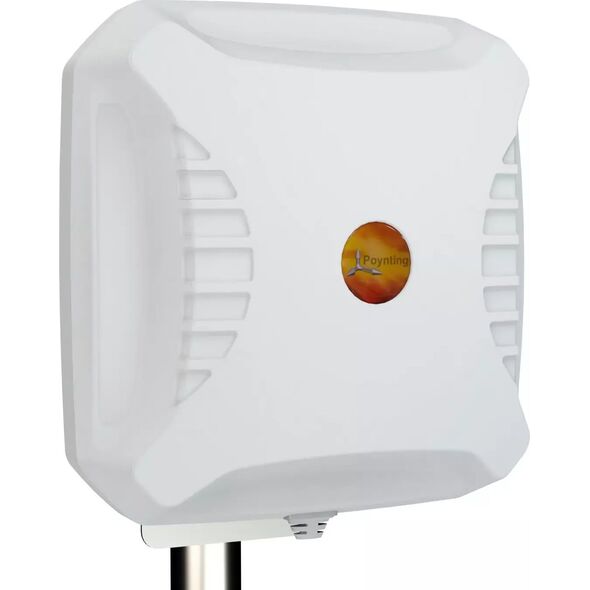

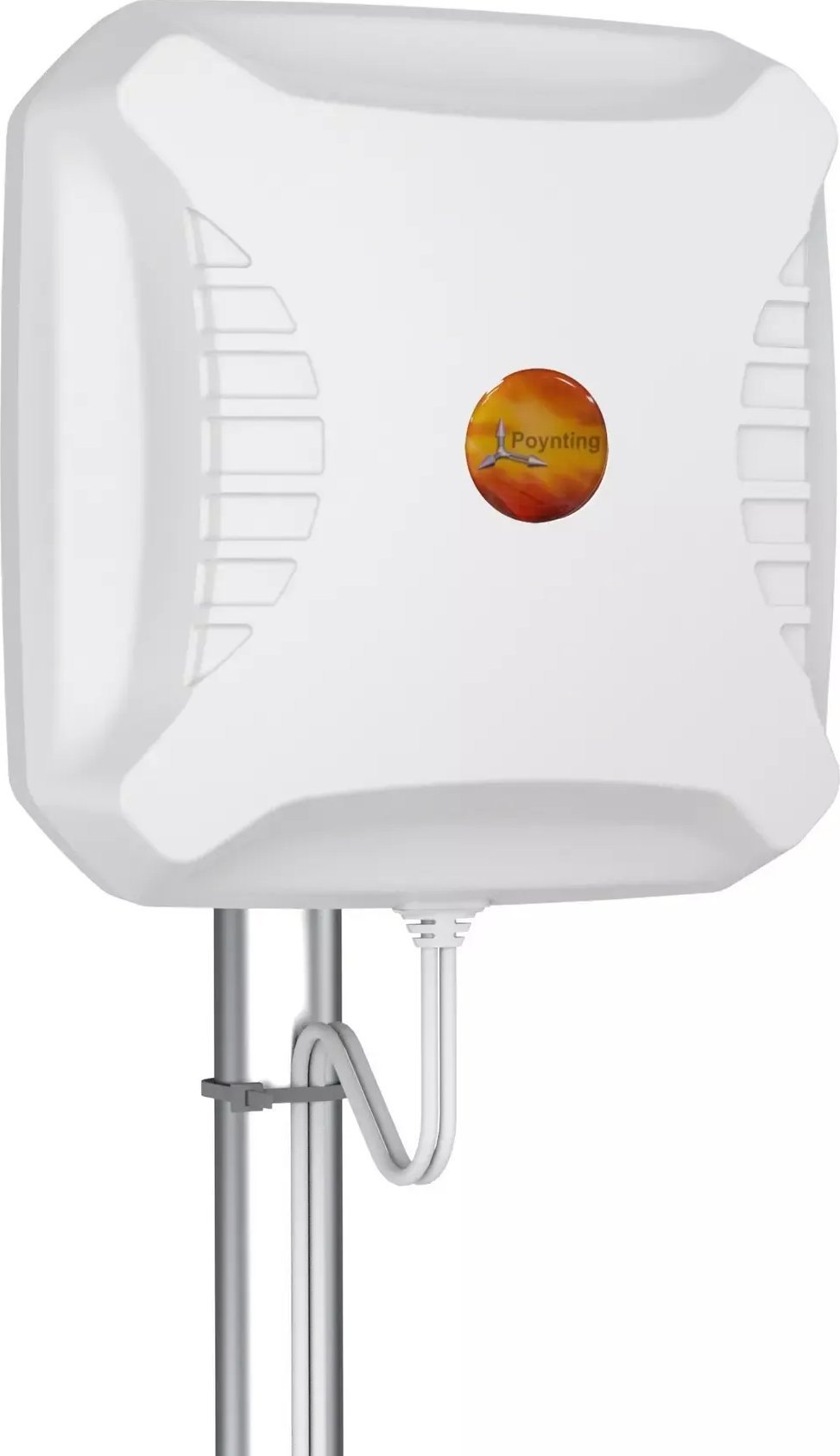

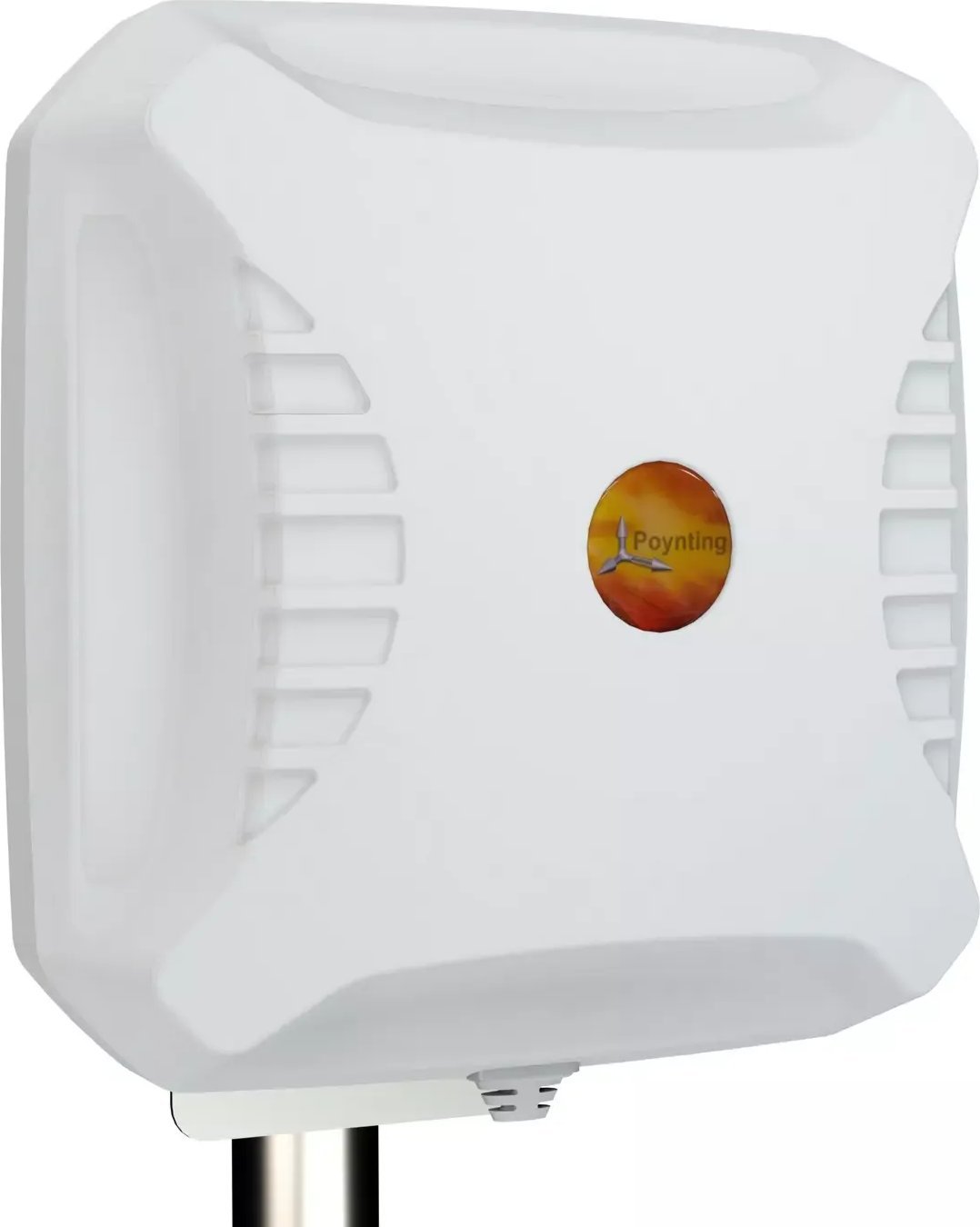

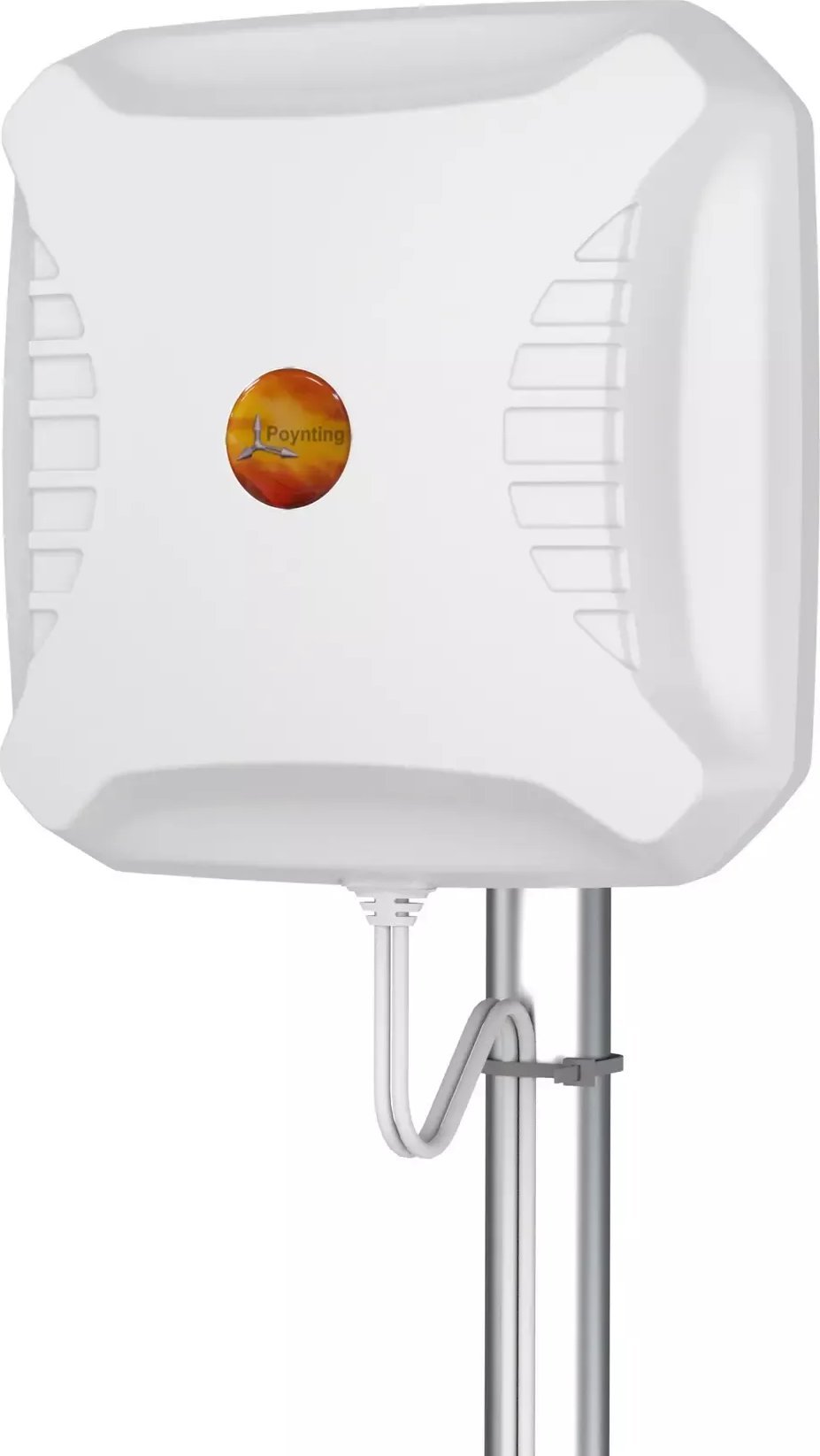

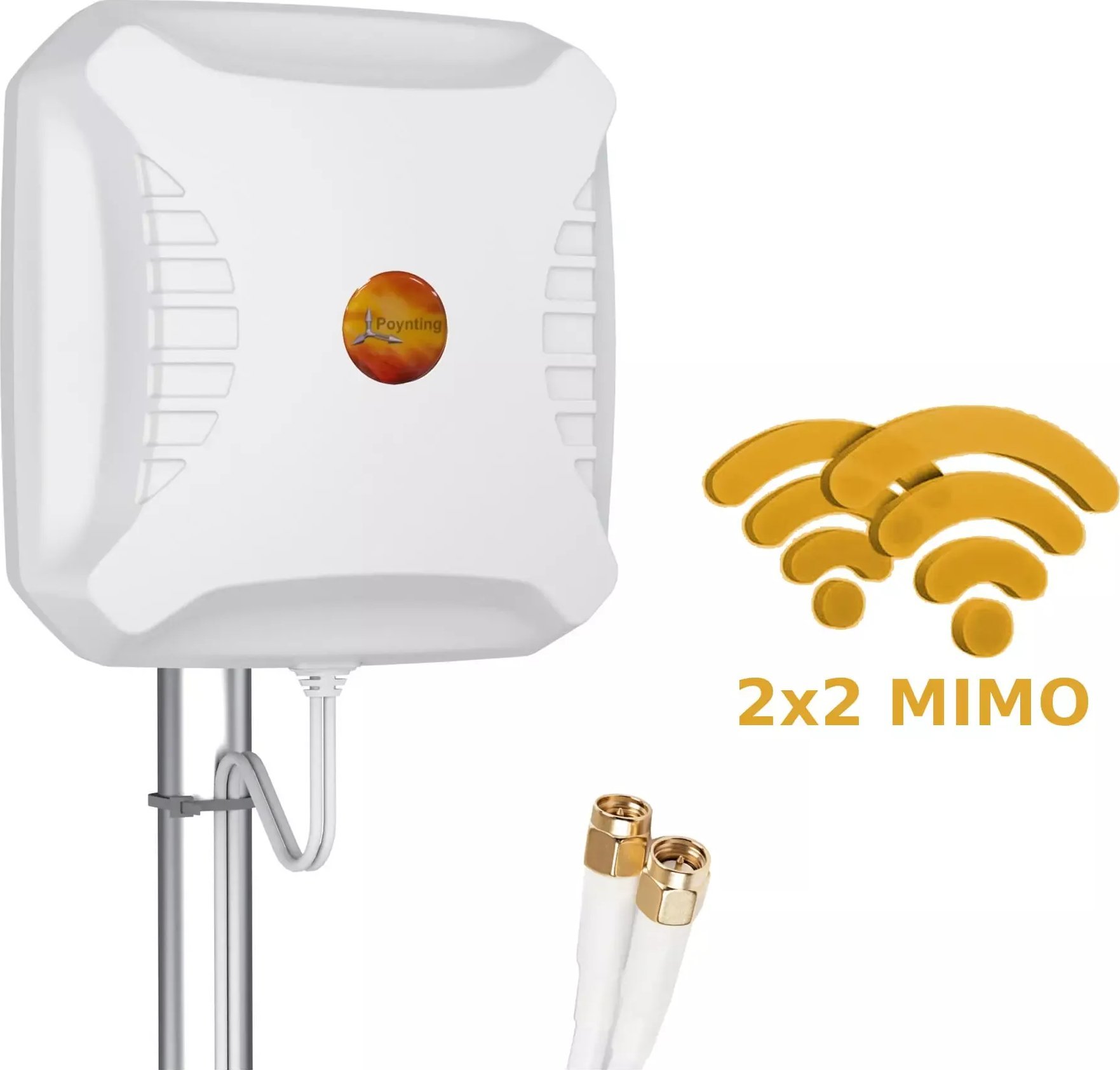

Poynting κατευθυντική κεραία XPOL-2-5G-01 (2x2 MIMO) 11 dBi | καλώδιο με βύσμα SMA, 5 m Το XPOL-2-5G είναι η τρίτη γενιά κεραιών Poynting από τη σειρά cross-polarized. Το περίβλημα της κεραίας στην πραγματικότητα μοιάζει με τη δεύτερη γενιά, αλλά έχει επανασχεδιαστεί πλήρως από μέσα. Χρησιμοποιείται προηγμένη τεχνολογία μεταϋλικών, η οποία χρησιμοποιεί τεχνητούς μαγνητικούς αγωγούς (AMC) και μια νέα εγγεγραμμένη/εκκρεμή διαμόρφωση ψύκτρας που αποδεικνύεται ότι παρέχει εξαιρετικές βελτιώσεις στην απόδοση και το κέρδος σήματος. Το σχέδιο ακτινοβολίας αυτής της κεραίας είναι εξαιρετικά καλά ελεγχόμενο, γεγονός που αυξάνει περαιτέρω την απόδοση της κεραίας. Η κεραία XPOL-2-5G περιλαμβάνει νεότερες ζώνες 3400-3800 MHz και 690-960 MHz, αφιερωμένες σε 2G, 3G, 4G και 5G. Η κεραία αποδίδει εξαιρετικά καλά στις ακόλουθες ζώνες συχνοτήτων: 698-960 MHz, 1700-2700 MHz, 2300-2400 MHz (WiFi) και 3400-3800 MHz. Εκτός από τις νέες ζώνες, το κέρδος στις ζώνες 1700 MHz και 2,7 GHz είναι περίπου 3 dB υψηλότερο από τον προκάτοχο στις ίδιες ζώνες συχνοτήτων! Η κεραία δεύτερης γενιάς ξεπέρασε ήδη τους περισσότερους ανταγωνιστές σε αυτές τις ζώνες, επομένως αυτή η σημαντική βελτίωση στο κέρδος καταδεικνύει τα πλεονεκτήματα των νέων, προηγμένων υλικών και του καινοτόμου σχεδιασμού καλοριφέρ και ψύκτρας. Έτσι, αν ήταν αυτοκίνητο, τοποθετήσαμε έναν κινητήρα εντελώς νέας τεχνολογίας με διπλάσια ισχύ κάτω από το καπό - μπορεί να φαίνεται το ίδιο, αλλά περιμένετε μέχρι να ανοίξετε την ανάφλεξη! Χαρακτηριστικά προϊόντος - Εύρος λειτουργίας εξαιρετικά ευρείας ζώνης από 698 έως 960 MHz, από 1710 έως 2700 MHz και από 3400 έως 3800 MHz ή κοντάρι, ελαφρύ και ανθεκτική θήκη? - Ο προσεκτικός μηχανικός σχεδιασμός εξασφαλίζει ανθεκτικότητα, αντοχή στη διάβρωση, το νερό και τη σκόνη (IP 65); - Λειτουργία στο πρότυπο 2x2 MIMO; - Διατίθεται σε τρεις παραλλαγές: καλώδιο SMA 5m, καλώδιο SMA 10m και υποδοχή N. - Χρησιμοποιούνται τα πιο πρόσφατα μεταϋλικά για την αύξηση της αποτελεσματικότητας και της ανοσίας. Χρήση κεραίας - Αστικές και προαστιακές περιοχές - Ιδιωτικές κατοικίες, μικρές και μεσαίες τοπικές εταιρείες. - Μικρά γραφεία και γραφεία σε επίπεδο "0" ή "-1" - Όπου η κάλυψη είναι αδύναμη και μέτρια - Στη γεωργία και στον αγροτουρισμό. Διαγράμματα απόδοσης κεραίας   Λόγος κυμάτων τάσης (VSWR)* Το VSWR είναι ένα μέτρο της απόδοσης της μετάδοσης ισχύος RF από την πηγή ισχύος μέσω της γραμμής μεταφοράς στο φορτίο. Σε ένα ιδανικό σύστημα, το 100% της ενέργειας μεταφέρεται, το οποίο αντιστοιχεί σε VSWR 1:1 Μετρημένο με μήκος καλωδίου περίπου 2 m. Κέρδος σε dBi 11 dBi είναι το μέγιστο κέρδος για όλες τις ζώνες από 698 έως 3800 Mhz: το παραπάνω γράφημα στα δεξιά δείχνει το κέρδος σε κάθε εύρος λειτουργίας. Μοτίβα ακτινοβολίας Παρουσίαση της ευρυζωνικής κεραίας XPOL-2-5G (βίντεο): σύνδεσμος: https://www.youtube.com/watch?v=jPp_iT98FYM Παραλλαγές κεραίας: Τεχνικές προδιαγραφές Κάντε κλικ εδώ για να δείτε την πλήρη τεχνική τεκμηρίωση για την κεραία.  {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Αντίσταση} 50 Ohm. {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . {Type} Εξωτερικό . Πίνακας {Type} . Πίνακας {Type} . Πίνακας {Type} . Πίνακας {Type} . Πίνακας {Type} . Πίνακας {Type} . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Connector} SMA . {Gain [dBi]} 11 . {Gain [dBi]} 11 . {Gain [dBi]} 11 . {Gain [dBi]} 11 . {Gain [dBi]} 11 . {Gain [dBi]} 11
